中古屋で見つけたジャンクのX-DP10(3/25)追記

昨年10月にお客様の装置をチューニングさせていただいて、その時の音がかなり良かったのと、プリの機能もあるのでちょっと欲しいと思っていたX-DP10を偶然近所の中古屋で見つけた。故障品とのことで安い値段で売っていた。

この装置、AK44137EQというサンプルレートコンバータとDACチップはES9028Q2Mを使っていて、デジタルボリュームには日清紡のMUSES72320を使っている比較的新しい構成の装置である。

持ち帰って調べて見たら少し弄った跡があり、アナログ回路のヒューズが入っていなかった。あぁなるほど、と思い当たった。

この装置はアナログ電源とデジタル電源の保護協調が悪く、アナログ回路の電源がない状態でデジタル電源だけを生かすと、それだけでデジタルボリューム素子が故障して音が出なくなってしまう。それを知らずにアナログ回路のどこかを弄って短絡させてしまい、ヒューズが飛んだ。たったそれだけでデジタルボリュームが死ぬのである。おそらくそれに類する現象が出たものと想定された。

一通り回路を見てもどこも短絡やカットはなさそうなのと、デジタル回路だけは問題なく動作しているので、アナログ基板に載っているデジボル素子(MUSES72320)を付け替えてみることにした。

しかし、この素子はSSOP32であり製品基板に直接手はんだで付けるのはパターンを荒らしそうでなかなかに難しい。そこで変換基板に取り付け、その基板の足にピンをつけてソケットに入れたり外したりできる工夫をしてから取り付けた。

（写真の右上も黄色の丸の中に見える小ボードが72320を実装した変換基板ともともとの72320のエリアである）

すると、やはりこの素子の破壊で故障していたもの。

交換したらすべて問題なく動作している。音はいたって普通の音。

また、この装置なぜだか知らないが、本体に対してかなり大規模なヘッドホン・アンプと専用電源トランスがついている（写真の赤枠の中）

これは私には要らない部分なのでいずれそっくり取り外してこのエリアを出川式電源部品のエリアにしようと思っている。

この装置、お客様の装置のように最終的には全てを出川式電源にしてウチの視聴に耐えられるようにするのだが、その前に、この装置には外部クロックを入れる場所があり、ワードシンクさせると音が見違えるという情報があるので、まずはクロックを作ってそれを試そうと思っている。

今の私のDACは高精度クロックを本体に内蔵させてあるのだが、今回も外から繋ぐのではなく、上記で開けた場所に内蔵させようと思っている。（クロック入力点は写真の白枠内）

そうしないと色々繋いだり外したりが面倒なのとコネクタが増える分不具合原因も増えるのである。ワードシンクなので今回は44.1KHzを作らねばならない。ウチにある三田電波の11.2896MHzとMP8を使えば簡単に優秀なクロックが作れる。

早速クロック入れて見た

ワードシンクした途端に音がぐんと前に来た。

こりゃあ確かに効く。

作ったクロックは三田電波の11.2896MHzを同社のMP-8で256分周したもの。

11.2896MHz/ 256 = 44.1KHz

小型のトランスに出川式電源と3端子レギュレータで5Vを作ってやって、回路図は次のようなもの。

出てきたクロックは次の波形。

とても綺麗なハーフ・デューティの波形が出ている。

3月25日　追記：やはり音に角がある

ワードシンクを内蔵完了して、マスターシステムに組み入れて聴いているが、やはり楽器音に角があり疲れる。どんなに音が良くても、やはり出川式の滑らかさがないと疲れる。このままではウチの視聴用にはならない。

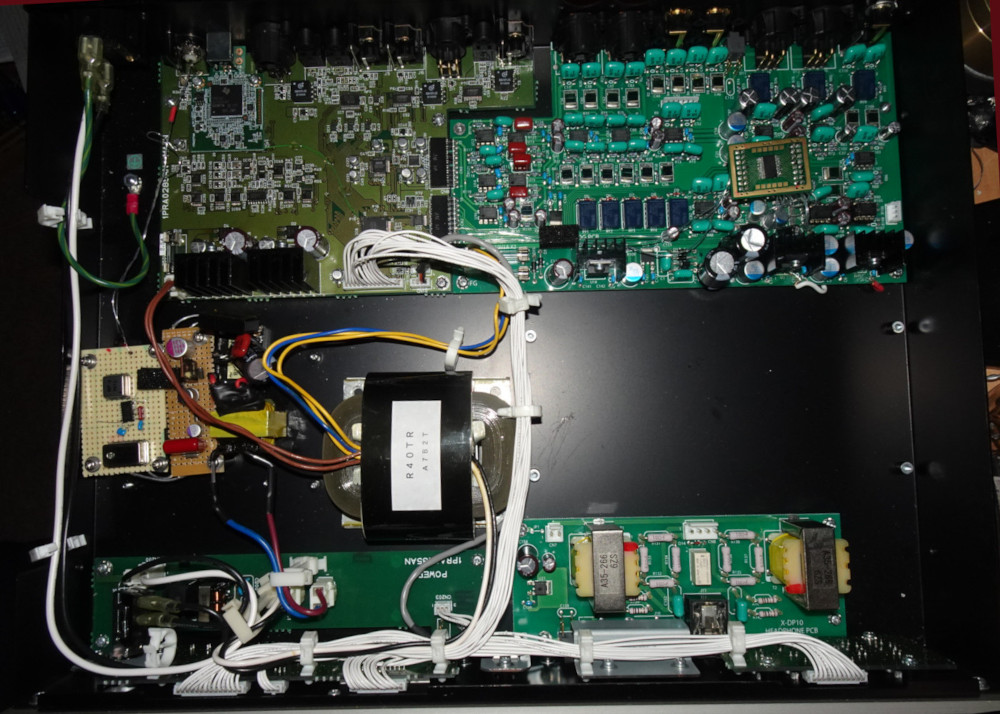

以下はクロックを内蔵完了した状態。

ヘッドホン回路を取り出してトランス位置を動かし、左端のスペースを開けてそこにクロックユニットを実装した。

Apple MusicやCD、ラジコ、らじるらじるなどを聴く分には44.1KHzのままでもいいのだが、私のライブラリィには48KHzも96khzもある。できればそれらともワードシンクしたいと考えている。

なのでこの装置にこれからやるのは・・・・

（1）44.1KHz系と48KHz系の複数倍のワードシンク信号を切り替えて使えるように、マルチ・クロック・ユニットを作る

（2）デジタル回路、アナログ回路を第二世代電源で駆動するよう改造する。

（3）アナログ系回路に細密チューンを実施する。

（4）オペアンプを必要に応じ交換する。

（5）電源トランスをアナログとデジタルで分けてカニトランスとする。

ただ、今はこれをやっている時間が取れない。なのでとりあえず現状で保管とする。
